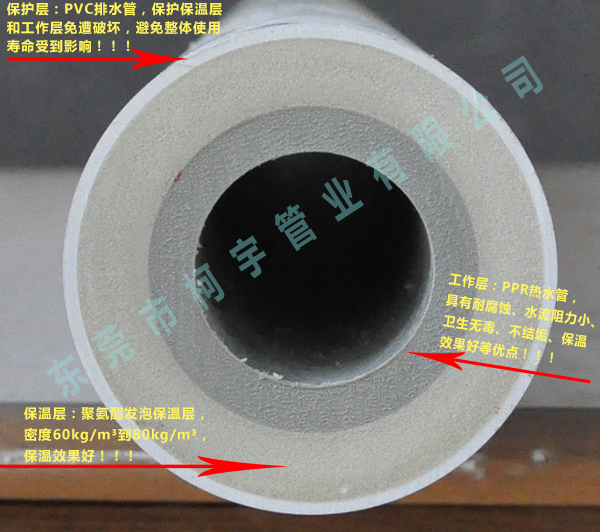

我们在验收PPR聚氨酯保温管材的时候有时会发现其表面粗糙，达不到我们的要求。其实造成管材表面粗糙的原因有很多，所以我们要先明确其原因，才能够采取有针对性的解决措施，下面就看一下具体的原因吧。

　　1、如果都是用新料制作的话，排除PPR聚氨酯保温管材原料中的水分就会造成管材表面的粗糙;若是粗糙只发生在表面很薄的一层，说明它可能是在口模段形成的，为了使其表面光滑，熔体表面的分子在出口模前必须达到一定的松弛程度。

　　2、由于机头或机筒中原料加热时间过长，机头和螺筒不清洁或加工温度太高或螺杆损伤都容易产生老化料，挤出时形成大的麻点成凹洞，特别是在添加回用料时，这种情况应在停机1.5小时左右停加粉碎料，若停机后4小时不开机应迅速将温度降到150-200℃内，较大限度的降低原料的分解程度，还应注意检查加工温度是否适应挤出要求。

　　3、原料潮湿时PPR聚氨酯保温管材表面产生小气泡定型后形成麻点，观察这类麻点在挤出的反方向上有拉伸形成的小尾巴，这时需对原料烘干处理。

　　4、原料中有难以塑化的杂质时，也会产生麻点，这类麻点较大时可以看出麻点中部的杂质成分，这时需提高加工温度或更换原料。

　　5、定型套的冷却水量不均匀造成管材表面粗糙，原因是随口径的增大，定型套受冷却水分布受重力影响越大，所需冷却水量越大，形成完整水膜越困难，应调整各进水管的水流量，适当增大上部水流量或增大冷却效果差的部位的水流量。

　　6、水量太大造成PPR聚氨酯保温管材表面粗糙，这种情况主要发生在孔式定型套上，由于定型套内部流道不分区，水由重力作用下部分水压较大，水量较多，而上部水量较小，管材表面较软，造成水压大的地方出现麻点。

　　7、表面的粗糙是由于熔体与模具表面的摩擦引起，与模具的表面粗糙度无关，这种摩擦的根本原因则是熔体与模具金属表面之间的粘附。

　　上面为大家分析了PPR聚氨酯保温管材表面粗糙的原因，我们在进行解决时要根据不同的原因采取不同的解决措施。我们柯宇在生产PPR聚氨酯保温管的时候除了检查所使用的管材质量合不合格之外，还会看其表面有无粗糙，如有粗糙的情况的话，则不会用来生产加工PPR聚氨酯保温管。

　　东莞市柯宇管业有限公司专业生产、销售PPR复合保温管材及接头等配件，一定可满足您空气能热水工程需要，欢迎采购!采购电话：133-7771-6075
